SDS-E Serisi 8 inçlik Ekran Dijital Osiloskop
- Bant genişliği: 30MHz - 125MHz
- Örnek oranı: 500MS / s -1GS / s
- Ultra ince gövde
- 8 inç yüksek çözünürlüklü LCD
- Geçiş / Arıza fonksiyonu
- SCPI ve LabVIEW destekli
- Dijital filtreleme ve akım ölçümü
(SDS5032E ve SDS5052E hariç)
| Model numarası. | Kanal | Bant genişliği | Aynı oran | Yeniden uzunluğu |
| SDS5032E | 2 + 1 | 30MHz | 500 ms / sn | 10K |
| SDS5052E | 2 + 1 | 50MHz | 500 ms / sn | 10K |
| SDS6062E | 2 + 1 | 60MHz | 500 ms / sn | 1M / isteğe bağlı 10M |
| SDS7072E | 2 + 1 | 70 MHz'lik | 1GS / sn | 1M / isteğe bağlı 10M |
| SDS7102E | 2 + 1 | 100MHz | 1GS / sn | 1M / isteğe bağlı 10M |
| SDS7122E | 2 + 1 | 125MHz | 1GS / sn | 1M / isteğe bağlı 10M |

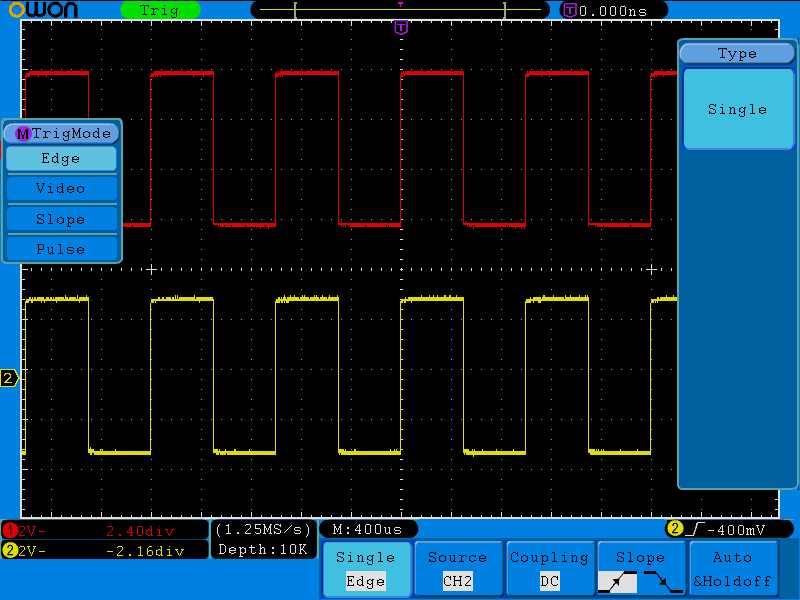

8 inç büyük ekran
8 inç (800 x 600) TFT yüksek çözünürlüklü LCD ekran çok detay. Yatay seviye 15 bölmeli ve dikey 10 bölmeli, aynı seviye ürüne göre mükemmel.
| model | SDS5032E | SDS5052E | SDS6062E | SDS7072E | SDE7102E | SDS7122E | |
|---|---|---|---|---|---|---|---|
| Bant genişliği | 30MHz | 50MHz | 60MHz | 70 MHz'lik | 100MHz | 125MHz | |
| Örnekleme hızı (gerçek zamanlı) | 500 ms / sn | 1GS / sn | |||||
| Yatay Ölçek (s / div) | 5ns / div ～ 100s / div, 1 ~ 2 ~ 5 ile adım | 2ns / div ~ 100s / div, 1 ~ 2 ~ 5 adım | |||||
| Kanal | 2 + 1 (harici) | ||||||
| Görüntüle | 8 inç renkli LCD, 800 × 600 piksel | ||||||
| Kayıt uzunluğu | 10K | 1M | 1 M (isteğe bağlı 10 M) | ||||
| Dikey Çözünürlük (A / D) | 8 bit (aynı anda 2 Kanal) | ||||||
| Dikey Hassasiyet | 5mV / div ～ 10V / div (girişte) | 2mV / div ～ 10V / div (girişte) | |||||
| Tetik tipi | Kenar, Darbe, Video, Eğim ve Alternatif | ||||||
| Tetik modu | Otomatik, Normal ve Tek | ||||||
| Dalga Biçimi Matematik | ＋, -, ×, ÷, ters çevir, FFT | ||||||
| İletişim arayüzü | USB host, USB cihazı, Geçti / Başarısız, LAN ve VGA (isteğe bağlı) | ||||||
| pil | desteklenmiyor | ||||||
| Boyut (G × Y × D) | 348 × 170 × 78 (mm) | ||||||
| Ağırlık (paketsiz) | 1,50 kg | ||||||
DESTEK
Tüm seri OWON DSO ve AWG için USB sürücüsü
▶ SDS / SDS-E Serisi DSO için LabVIEW geliştirme durumu
▶ OWON DSO SDS-E Serisi HIZLI KILAVUZ
▶ SDS-E Serisi DSO kullanım kılavuzu
AKSESUARLAR Aksesuarlar son teslimata tabidir.
Güç kablosu |
CD-ROM |
Hızlı rehber |
USB kablosu |
İncelemek, bulmak |
Prob ayarı |
Yumuşak çanta |
